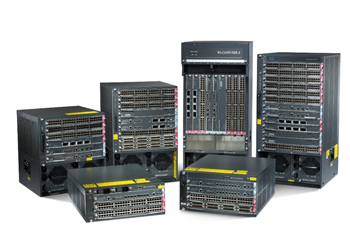

Cisco Catalyst 6500系列概览 |
|
特性 |
Cisco Catalyst 6500系列 |
系统特性 |
|
机箱配置 |
· 3插槽 |
背板带宽 |
· 32Gbps共享总线 |
第三层转发性能 |
· Supervisor 1 MSFC:15Mpps |
操作系统 |
· Catalyst OS(CatOS) |
冗余交换管理引擎 |
· 支持,支持状态化故障切换 |
冗余部件 |
· 电源(1+1) |
高可用性特性 |
· 网关负载均衡协议(GLBP) |
最高系统端口密度 |
|
10/100/1000以太网 |
· 576个端口,都支持馈线电源 |
集成WAN模块 |
|
FlexWAN(DS0到OC-3) |
· 12个模块,带24个端口适配器 |
PSTN接口 |
|
数字T1/E1中继端口 |
· 216 |
Cisco Catalyst 6500系列交换管理引擎 |
|||
特性 |
Supervisor Engine 1 |
Supervisor Engine 2 |
Supervisor Engine 720 |
解决方案和市场 |
· 布线室 |
· 企业分布层、核心和WAN边缘;服务供应商WAN和互联网边缘 |
· 企业核心和数据中心;服务供应商城域;无线;国家研究网络;网格计算 |
支持的转发架构 |
· 仅限于集中转发-位于交换管理引擎PFCx子卡上的引擎 |
· 集中CEF-位于交换管理引擎PFCx子卡上的引擎; |
· 集中CEF-位于Supervisor Engine 720 PFC3子卡上的引擎; |
矩阵连接 |
· 通过32Gbps共享总线和各模块连接 |
· 每插槽16Gbps;到模块的双矩阵连接,每条通道8Gbps全双工 |
· 每端口40Gbps; |
最高性能(Mpps) |
· 15Mpps |
· 210Mpps |
· 持续400Mpps-dCEF720 |
DFC模块 |
· 不支持 |
· DFC |
· DFC3 |
路由处理器 |
· 在MSFC2子卡上(可选) |
· 在MSFC2子卡上(可选) |
· MSFC3集成 |
PFC模块 |
· PFC子卡(可选) |
· PFC2集成 |
· PFC3集成 |
Catalyst 6500系列机箱产品编号 |
|
产品编号 |
机箱 |
WS-C6503 |
Cisco Catalyst 6503机箱(3个插槽) |
WS-C6506 |
Cisco Catalyst 6506机箱(6个插槽) |
WS-C6509 |
Cisco Catalyst 6509机箱(9个插槽) |
WS-C6509-NEB |
Cisco Catalyst 6509-NEB机箱(9个垂直插槽) |
WS-C6509-NEB-A |
Cisco Catalyst 6509-NEB机箱(9个垂直插槽)-增强型 |
WS-C6513 |
Cisco Catalyst 6513机箱(13个插槽) |
